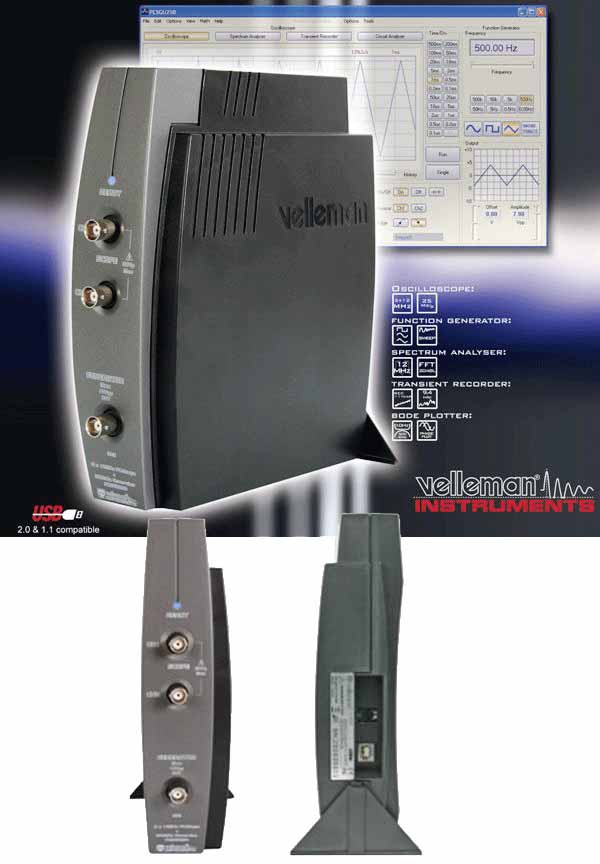

Survolez l'image pour agrandir | PCSGU 250
sur commande - delai à confirmer - Oscilloscope, analyseur de spectre etc
Oscilloscope numérique portatif et/ou sur PC VELLEMAN.
Référence produit : T231
Achetez ce produit directement en magasin:
- Paris 75010 - 6 rue de St Quentin.
|
Produit vendu par : st quentin radio
Prix en €uro:
229.00 € TTc |
TVA à 20.0 %
|
|
| | |  | |  | |
 |
PCSGU 250 -
sur commande - delai à confirmer -
Oscilloscope, analyseur de spectre etc
Code article : T231
PCSGU250
Un petit labo USB complet
Logiciel PcLab2000-LT puissant pour oscilloscope deux canaux, analyseur de spectre, enregistreur, générateur de fonction et Bode plotter. Éditeur d'ondes intégré et séquenceur automatisé via fichier ou entrée PC.
Caractéristiques
Générateur de fonction:
stabilité à base de cristal quartz
formes d'onde standard: sinus, carré, triangle
signaux composés prédéfinis: sine(x)/x, DCV, sweep, ...
oscilloscope:
fonction de configuration automatique et option X10
fonction de prédémarrage
lecture: True RMS, dBV, dBm, p to p, Duty cycle, Frequency?
enregistreur de signaux transitoires:
sauvegarde automatique des écrans ou données
enregistrement automatique pour plus d'un an
sauvegarde et restitution d'écrans
Bode plotter:
synchronisation automatisée entre l'oscilloscope et le générateur
fonction d'échelle logarithmique
échelle volt ou dB
tracé en phase
analyseur de spectres:
échelle de temps linéaire ou logarithmique
principe de fonctionnement: FFT (Fast Fourier Transform)
canal d'entrée FFT: CH1 ou CH2
fonction zoom
Voir plus...
Spécifications générale:
marqueurs pour: amplitude/tension et fréquence/temps
raccordement à l'entrée: CC, CA et GND
alimentation par port USB (500mA)
dimensions: 205 x 55 X 175
Générateur de fonction:
amplitude: 100mVpp tot 10Vpp @ 1KHz// 600 ohms / 0V offset
offset: de 0 à -5V ou +5V max. (résolution 0.4% de l'échelle pleine)
résolution verticale: 8 bits
délai montant/descendant onde carrée: 0.2µs
fréquence d'échantillonnage: 12.5MHz
distorsion typique onde sinusoïdale (THD): < 1%
impédance de sortie: 50 ohms
plage de fréquence: de 0.005Hz à 500kHz
oscilloscope:
bande passante: two channels DC to 12 MHz ±3dB
impédance d'entrée: 1 Mohm / 30pF
tension d'entrée max.: 30V (AC + DC)
base de temps: 0.1µs à 500ms / division
plage de l'entrée: 10mV à 3V/division
sensibilité d'entrée: 0.3mV résolution de l'afficheur
durée d'enregistrement: 4K échantillons / canal
fréquence d'échantillonnage pour signaux répétitifs: 250Hz à 25MHz
enregistreur de signaux transitoires:
échelle de temps: 20ms/div à 2000s/div
temps d'enregistrement max.: 9.4heures/écran
nombre max. d'échantillons: 100/s
nombre min. d'échantillons: 1 échantill. / 20s
Bode plotter:
plage de tension: 10mV, 30mV, 0.1V, 0.3V, 1V, 3V
plage de fréquence: 1kHz , 10kHz, 100kHz, 500kHz
fréquence de départ: 10Hz, 100Hz, 1kHz, 10kHz
analyseur de spectres:
échelle de fréquence: 0 .. 120Hz à 12MHz
résolution FFT: 2048 lignes
exigences min. du système:
PC compatible avec IBM
Windows? 2000, XP, Vista *
carte vidéo SVGA (min.1024 x 768)
souris
port USB libre 1.1 ou 2.0
lecteur CD-ROM |
|
|
